8.4 Création d’un objet / sous objet

Nous allons créer un objet convoyeur modulaire à intégrer à notre page Unité – Convoyeur modulaire, permettant de visualiser l’animation du convoyeur et réaliser un forçage de son fonctionnement.

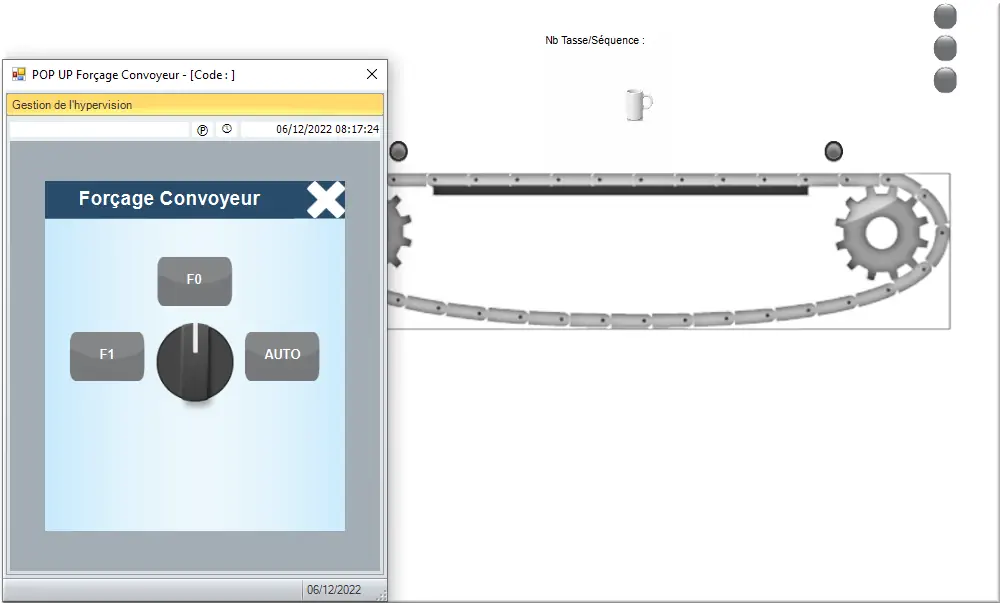

Figure 222 : Pop-up forçage

Dans Hypervision arborescence physique Racine\Bibliothèque LINA :

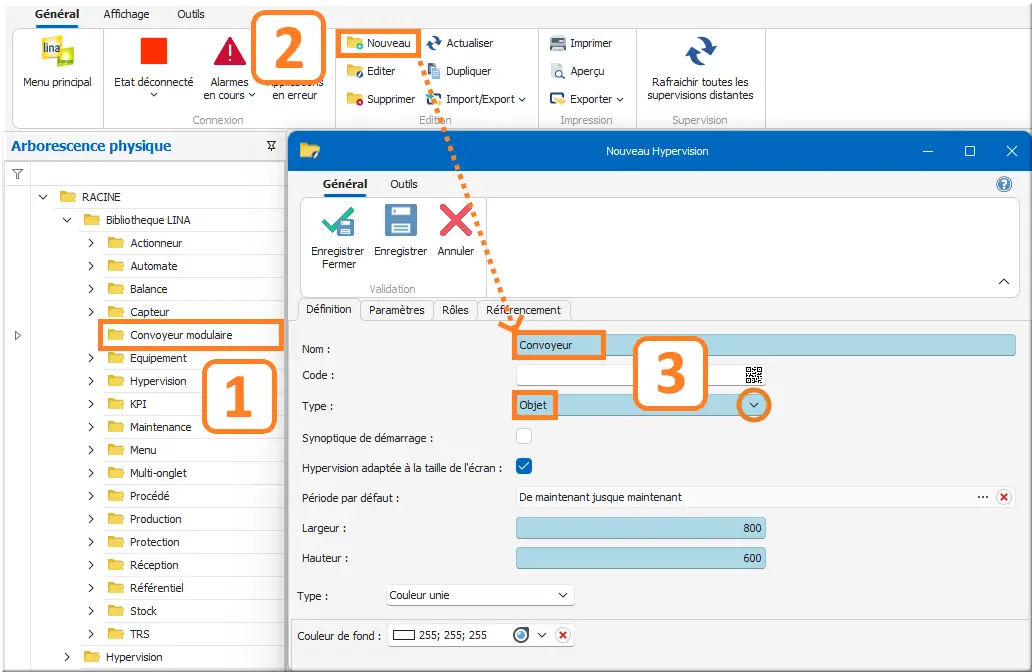

Figure 223 : Création d'un objet

1. Ajouter le dossier Convoyeur Modulaire ;
2. Sélectionner le dossier nouvellement créé, faire Nouveau ;
3. Nom : ConvoyeurType : Objet.

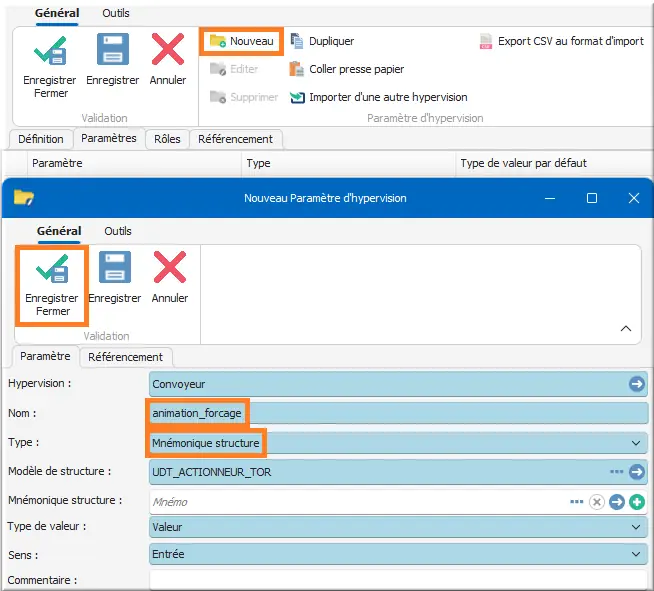

Ajouter un paramètre en entrée :

Figure 224 : Structure animation

Dans Nouveau Paramètre d'hypervision :

1. Nom : animation_forcage ;
2. Type : Mnémonique Structure ;
3. Enregistrer Fermer.

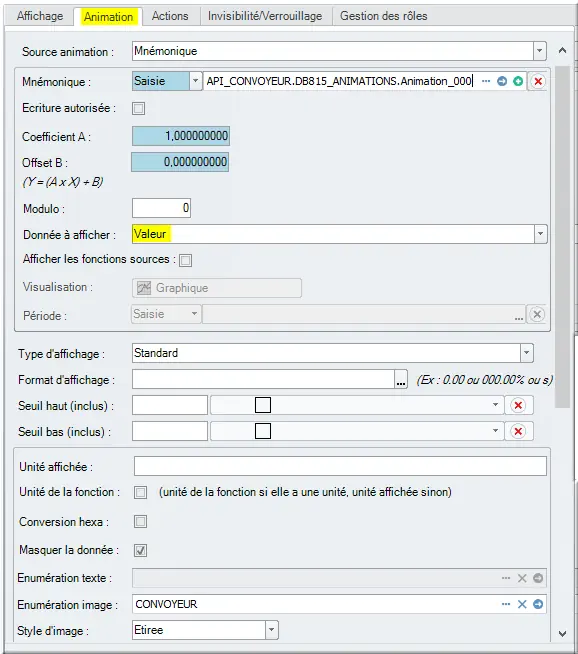

• Sur la page Hypervision, ajouter un objet Valeur avec pour source d’animation le paramètre créé. Sélectionner la variable de structure Animation :

Figure 225 : Animation convoyeur

• Créer et affecter une énumération d’image avec 5 états :

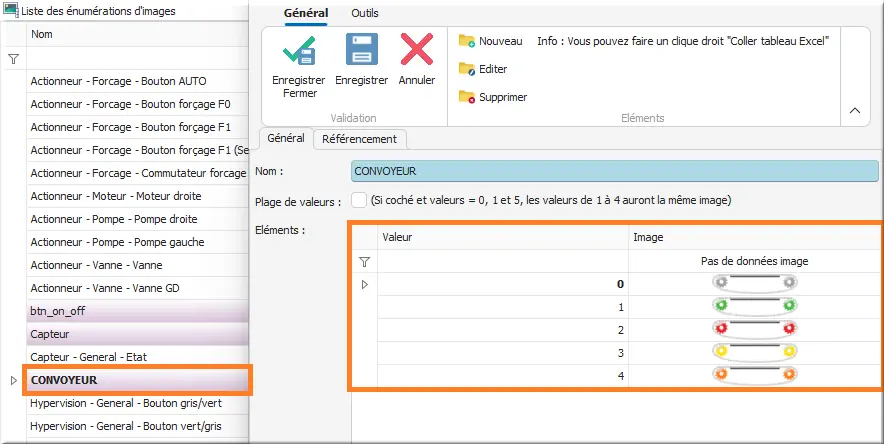

Figure 226 : Énumération image convoyeur

Dans Nouveau Action d'hypervision de l’objet Valeur :

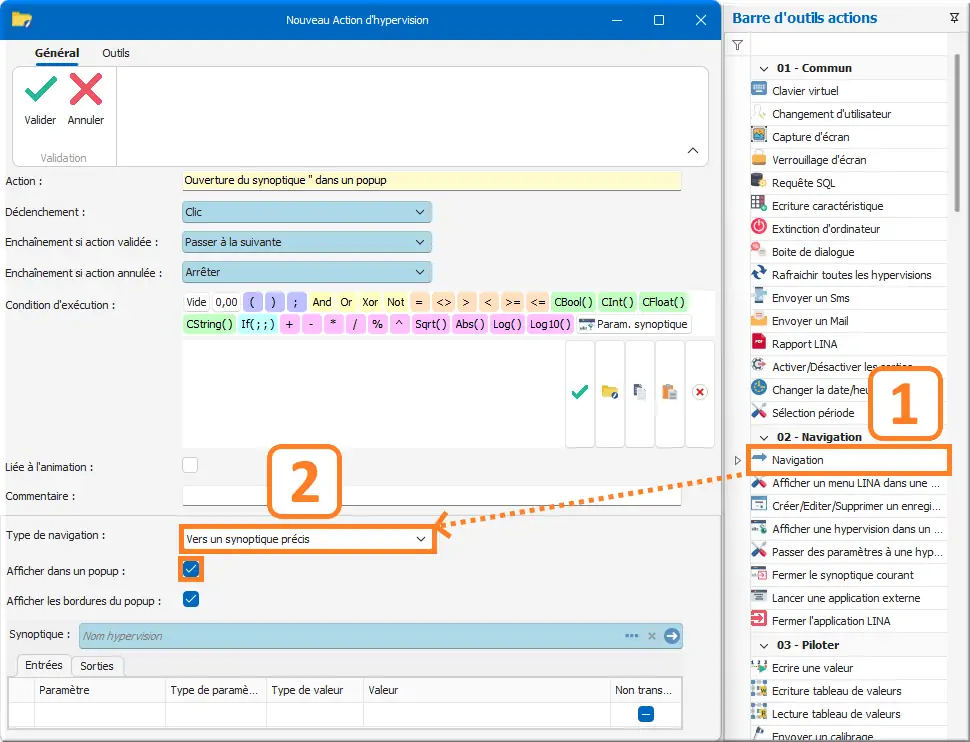

Figure 227 : Edition d’un objet

Dans Barre d'outils action à droite :

1. Clic Navigation ;
2. Type de navigation : Vers un synoptique précis ;
3. Afficher dans un pop-up : ☑ ;
4. Afficher les bordures du pop-up : ☑ .

• Dans Synoptique, rechercher l’objet Actionneur – Forçage – Pop up : Forçage Régulation, faite une duplication de l’objet

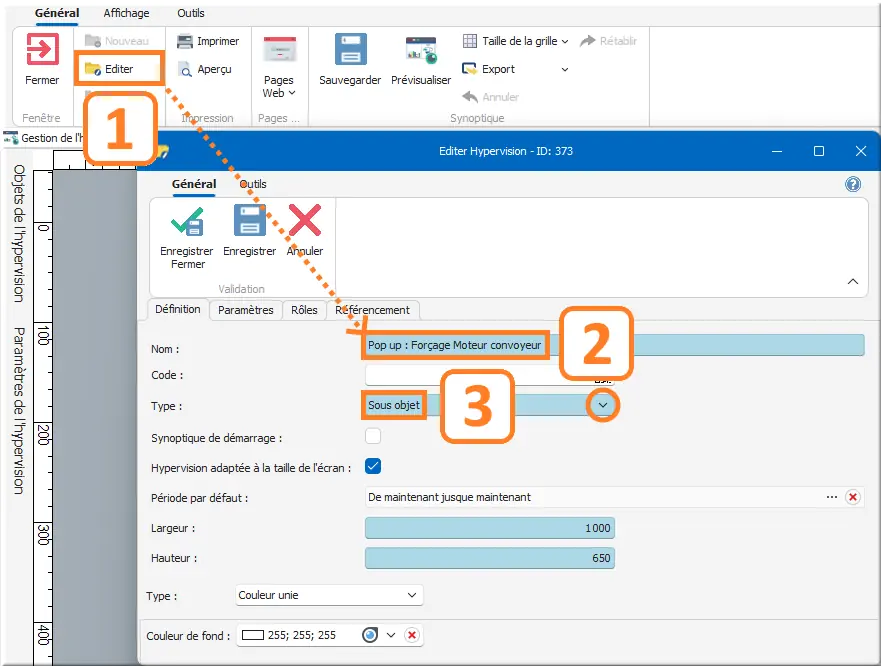

• Dans éditer, renommer le POP UP – Forçage Moteur convoyeur et éditer le type en Sous Objet.

Figure 228 : Type sous objet

• Ajouter un paramètre en entrée de type Mnémonique Structure :

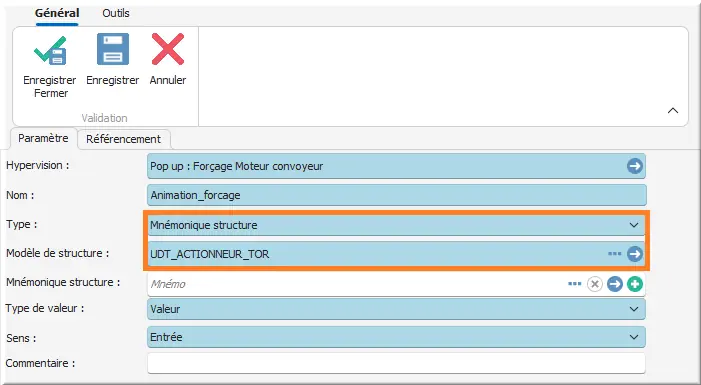

Figure 229 : Déclaration paramètre sous objet

• Éditer les objet F1, F0 et Auto pour modifier la source animation :

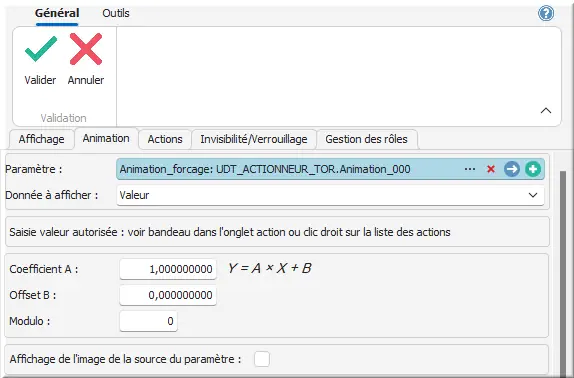

Figure 230 : Onglet Animation

• Éditer les objet F1, F0, auto et modifier l’action Écriture d’une valeur en affectant le paramètre Animation_Forcage et sélectionner forçage.

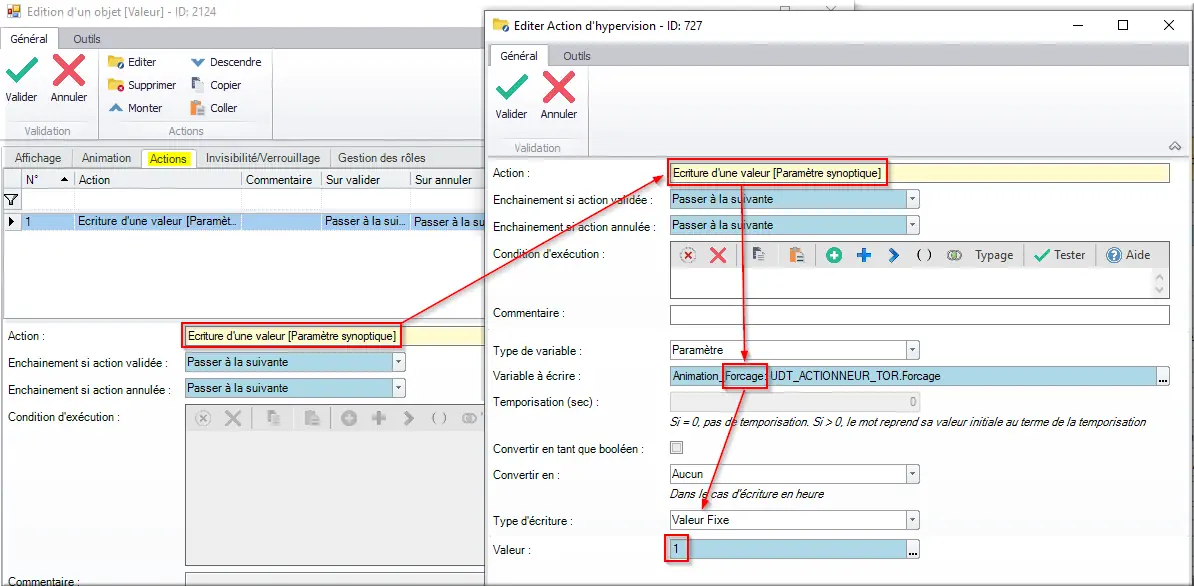

Figure 231 : Écriture d’une valeur

Attribuer les valeurs à écrire : Auto=0, F0=1, F1=2 :

• Modifier l’animation du commutateur 3 positions avec comme source paramètre animation forçage et affecter animation ;
• Fermer et valider les modifications ;
• Sélectionner le pop-up crée Pop-up Forçage Convoyeur et valider sélection ;
• Affecter le paramètre d’entrée animation forçage.

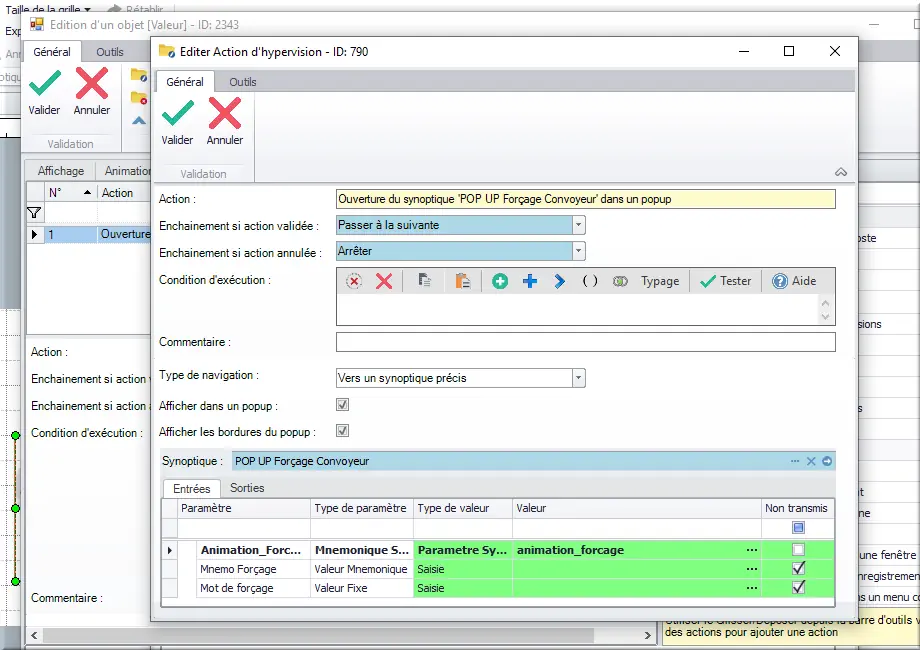

Figure 232 : Paramètre action pop-up

• Valider l’ensemble des éditions ;
• Modifier votre page Hypervision Unité – Convoyeur Modulaire et ajouter l’objet précédemment créée.
